ABPR1系列常规隔膜背压阀

ABPR1系列常规隔膜背压阀

ABPR1系列背压阀是一种高灵敏度通用背压阀,用于控制背压阀入口前系统的压力,

膜片提供了优异的灵敏度和设定点可重复性,

金属对金属隔膜密封最大程度地减少了泄漏可能性,

可用于气体或液体,

316L不锈钢及黄铜材质阀体,

可选316L不锈钢或625合金材质膜片,

可选配带面板安装,

压力控制范围:0-200psig(13.8bar),

最大使用温度:0-260℃,

流量系数(Cv):0.005、0.01、0.06(标准)、0.20,

重量:0.86kg。

微信二维码
产品选型与快速询价
拨打:150-508-62702

使用温度与进口压力

ABPR1系列常规隔膜背压阀使用温度与进口压力


流量曲线

ABPR1系列常规隔膜背压阀流量曲线


外形尺寸

ABPR1系列常规隔膜背压阀外形尺寸


孔位配置

ABPR1系列常规隔膜背压阀孔位配置

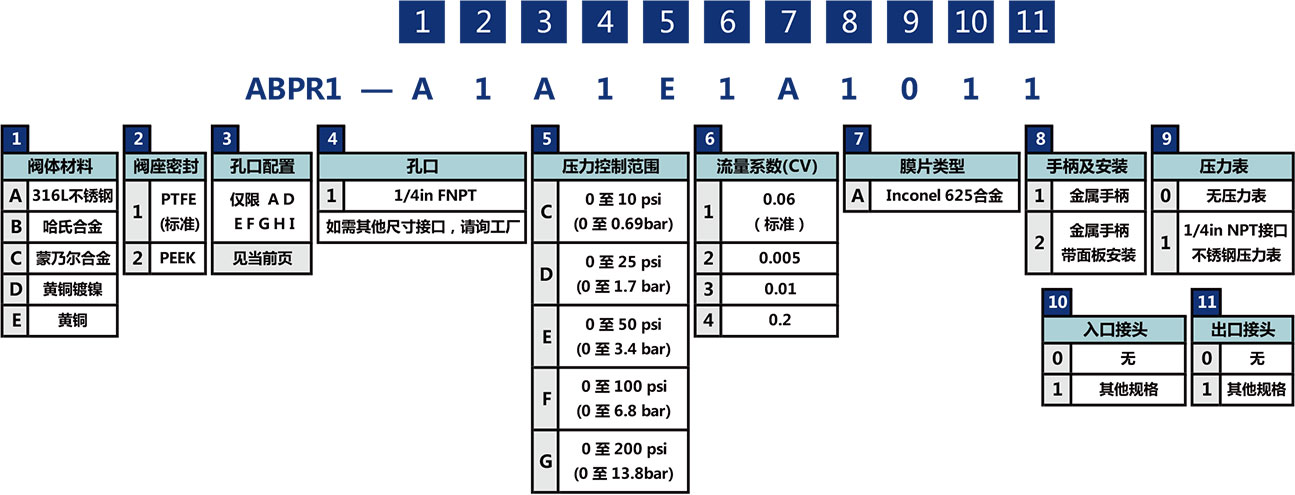

选型说明

ABPR1系列常规隔膜背压阀选型说明

备注:

1、选择产品型号前请确认使用压力、温度、介质

2、316L不锈钢材料均满足ASTM标准

3、该产品的维修备件请联系www.dflok.com
