APR1系列高精密隔膜减压阀

APR1系列高精密隔膜减压阀

APR1系列是一种用途广泛的通用型减压阀,可用于半导体、实验室、化学分析、仪器仪表等,

316L不锈钢本体以及不锈钢的阀杆和调整手柄避免环境的腐蚀,

本体内部的表面光洁度高,

可以选择多种不同的阀座材料, 多种内通径以及多种压力控制范围,

不锈钢合金膜片,提供了在压力和流量控制的可靠性,

具有优异的准确度、灵敏度和稳定的压力设定点,

单级减压阀,

最大入口压力:6000psig,

最大使用温度:300℃,

出口压力范围:0-10、0-25、0-50、0-100、0-300psig,

内部元件材料:
阀座:PCTFE,
膜片:625合金,
过滤元件:316L,

工作温度:-55~+300℃,

泄漏率(氦气):
内漏:<1x10-10mbar-l/s,
外漏:<1x10-10mbar-l/s,

流量系数(Cv):0.06,

重量(仅减压阀):0.9kg,

本体端口:1/4"NPT阴螺纹。

微信二维码
产品选型与快速询价
拨打:150-508-62702

使用温度与进口压力

APR1系列高精密隔膜减压阀使用温度与进口压力


流量曲线

APR1系列高精密隔膜减压阀流量曲线


外形尺寸

APR1系列高精密隔膜减压阀外形尺寸

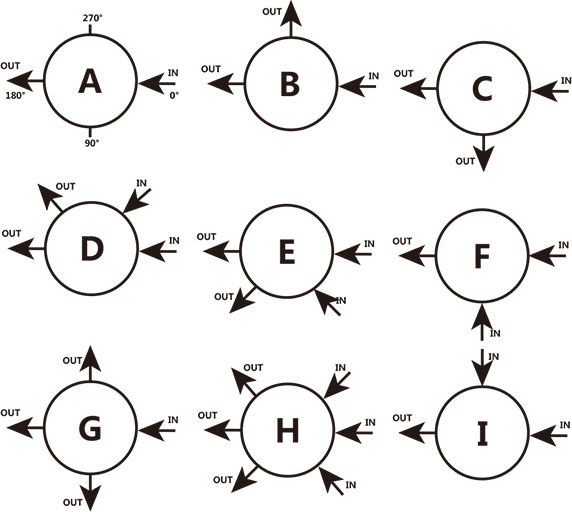

孔位配置

APR1系列高精密隔膜减压阀孔位配置


选型说明

APR1系列高精密隔膜减压阀选型说明

备注:

1、选择产品型号前请确认使用压力、温度、介质

2、316L不锈钢材料均满足ASTM标准

3、该产品的维修备件请联系www.dflok.com
